菲涅尔透镜

菲涅尔透镜是根据法国光物理学家菲涅尔（Fresnel）发明的，这种设计可大大地降低凸透镜的几何高度（厚度），在上世纪30-40年代曾较多地用在探照灯所使用的玻璃透镜上。随着材料、工艺的进步，目前采用电镀模具工艺，并使用现代的光学塑料（如：PE聚乙烯等）材料压制而成，镜片可以制作得很薄（可达0.5mm厚），而得到较为广泛的应用。

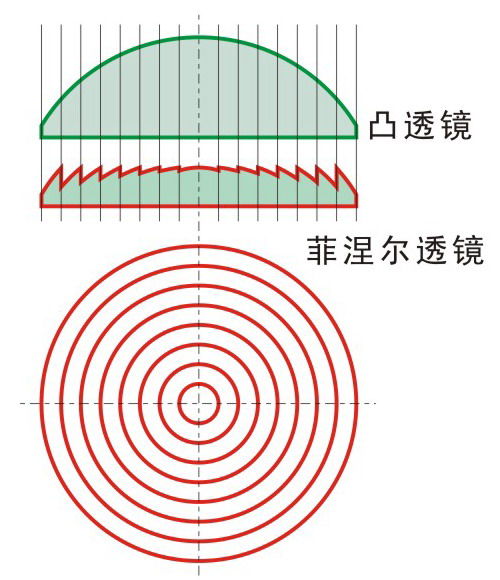

菲涅尔透镜从外观上看：表面刻录了一圈圈由小到大、由里向外、由浅至深的同心圆，从剖面看似锯齿。其实它的结构原理很简单（见附图）：

它是将一片凸透镜，按一定的间隔分割为多个同心园，各同心园带着它所切割的球面，轴向向下移动到一定的平面，这样将构成菲涅尔透镜。从剖面图中可看出，这将大大地降低凸透镜的几何高度（厚度），由于它各同心园均复制了原凸透镜的球面曲率，所以仍然具有原凸透镜的光学性质。

另外也可以这样理解：这里的每个同心园的分割，可以看作是多个环形的凸透镜，只要每个环形的凸透镜的焦距一样，合成后焦点肯定还是在一起的。

分割时的间隔大小可根据设计时的要求定，这个和使用场合、选用材料及模具制造有关：以前探照灯所使用的玻璃透镜往往只有5-8个同心园，而现在手持的塑料的阅读放大镜就多达数十个同心园。
